实现产品的100%无损检测--AX1系列设备

编辑：奥克思光电    创作日期：2021-08-03

越来越多的工厂随着自动化产线的转型升级，各种配套设备也相应的需要进行更新，对设备智能化的需求加大。本着对产品品质的把控，X-RAY检测装备常被用作产品失效分析，其无损检测的特点对于检测产品内部缺陷十分有效。




X-RAY检测设备在产线上的应用主要分为在线检测设备和离线检测设备。它们的主要区别是，在线X-RAY是由软件自动判断缺陷，离线X-RAY主要还是依靠人工判断，前者准确率高，检测速度快，后者对人员的专业性要求高，检测速度慢，且无法实现对产品的100%无损检测，适合抽检。

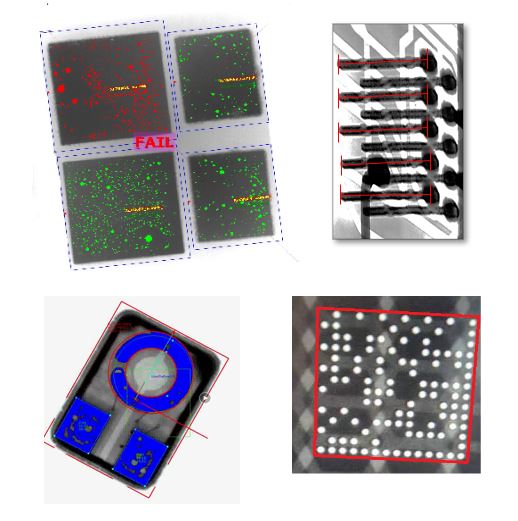

在线式X-RAY搭载的软件具有哪些功能？以应用在SMT行业的微焦点X射线检测设备为例，在线式X射线检测装备能够自动对BGA、IC、QFN等产品进行气泡测算，内置的尺寸、面积、角度、曲率等测量工具，可灵活应用于矩形、圆形、多边形、不规则图形以及PTH透锡测量。

同时，在线式X-RAY的检测数据可进行存储，方便追溯，还可以增加人工复判功能，在进行批量检测时，使用者可在另外一台电脑上看检测图像并进行复判。由于批量检测时产品数量大，在数据统计上存在误差，此时可对产品进行编码，在线式X-RAY检测设备上料口配备自动扫码装备，相当于识别了产品的身份信息，之后检测的图像数据与这身份信息一一对应，防止信息错乱，保证了检测数据的可靠性。



在线式X-RAY检测设备的定制化程度高，内置的载物台、工装夹具都需要根据实际的产品特性进行选择，方便其检测角度得到最佳的检测图像。最常使用的在线式X射线检测设备的检测图像多为二维图像，但也有在线CT设备，实现企业对三维检测图像的检测需求。




更多的企业为了保证产品的质量，要求产线上的产品进行100%检测，X-RAY检测装备能够根据企业实际产线的速度进行轨道定制，优化检测速度与对接模块。且X-RAY检测的应用范围与使用场景十分广泛，包括电子半导体、工业铸造、锂电新能源、食品异物检测、公共安全等，细分领域更是数不胜数。
